Dans le monde complexe des machines de champ pétrolifères, les raccords syndicaux servent de pavé des systèmes de transport de fluide, permettant des connexions transparentes entre les tuyaux, les collecteurs et les vannes. Un aspect critique de ces ajustements réside dans la différenciation de leurs composants masculins et féminins - une distinction qui garantit l'efficacité et la sécurité opérationnelles.
Les bases de la terminologie syndicale

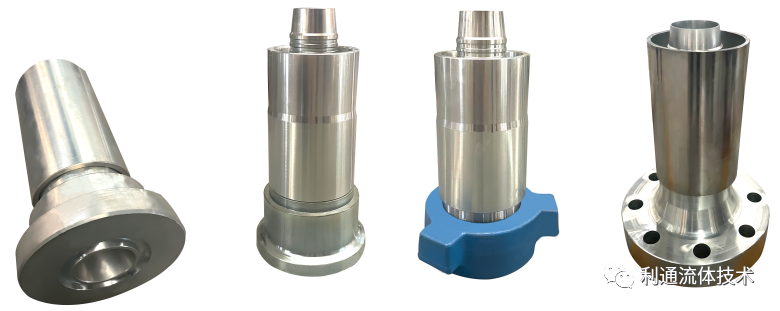

Les accessoires syndicaux, souvent appelés «marteaux» ou «brides», se composent de quatre composants principaux: l'extrémité mâle (bouchon), l'extrémité féminine (douille), l'écrou à ailes et la bague d'étanchéité. L'extrémité masculine, caractérisée par sa conception sphérique, s'inserve dans la prise effilée de l'extrémité femelle, formant une connexion sécurisée scellée par un joint en caoutchouc. Cette conception, qui rappelle la nomenclature "masculine-féminine" des connecteurs électriques, garantit une compatibilité directionnelle et empêche les décalages.
Différences de conception clés
Morphologie structurelle: l'extrémité masculine présente une pointe en forme de bille, tandis que l'extrémité féminine présente une ouverture encastrée et en entonnoir. Cette disparité physique n'est pas simplement esthétique mais fonctionnelle, car elle dicte le mécanisme d'assemblage et d'étanchéité de l'adaptation.
Modèles de threads: les deux extrémités utilisent des threads ACME (trapézoïdaux), bien que des variations existent. Par exemple, les syndicats 3 "Fig602 comportent généralement 3 threads par pouce, tandis que les modèles 4" Fig1002 peuvent utiliser 4 threads par pouce. Ces écarts soulignent l'importance de sélectionner des paires correspondantes du même fabricant pour éviter les problèmes de compatibilité.
Mécanismes d'étanchéité: les variantes à haute pression comme les syndicats Fig1502 incorporent des rainures de ring à l'extrémité mâle, tandis que d'autres, comme Fig1003, positionnent le joint torique à l'extrémité féminine. Cette distinction affecte directement l'intégrité de l'étanchéité dans des conditions extrêmes.
Applications industrielles
Les raccords de l'Union trouvent une utilisation approfondie dans les systèmes hydrauliques, les plates-formes de forage et les équipements de fracturation. Par exemple, les syndicats Fig206, évalués sur 2 000 psi, sont idéaux pour les conduites d'air et d'eau à basse pression, tandis que les syndicats Fig1502, résultant de 15 000 psi, sont indispensables dans les opérations de fracturation à haute pression.
Comprendre les nuances entre les fins de l'union masculine et féminine est primordial pour les ingénieurs et les techniciens. En adhérant aux normes spécifiques au fabricant et en hiérarchisant la compatibilité des composants, les opérateurs peuvent atténuer les risques, optimiser les performances et prolonger la durée de vie des infrastructures critiques.
